ZP100型片式消声器

更新：2022/5/25 19:07:16 点击：

品牌：双龙空调
型号： ZP100

产品介绍

ZP100型片式消声器为国标产品。结构不复杂，压力陨失也不大，但消声量大。是常用的阻性消声器。吸声层厚度100mm，消声量15dB(A)，压力损失25~55Pa（风速5~10m/s）。

ZP片式消声器的选用首先注意二点：

所需的倍频程和A声级的消声量是否能满足设计要求，当离设计要求还有较大差距或一定差距时，可以在消声器有效长度中间再加一节或二节1000mm 长的消声器，以提高消声量和达到设计要求。
片式消声器的断面和长度是否有足够安装空间，当高度不够宽度有余时可换断面尺寸，向宽度扩展，本厂可根据设计要求供应。

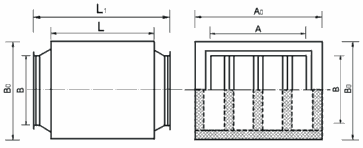

ZP100片式消声器结构外形图

序号	法兰内径 A×B(mm)	外形尺寸(mm) Ao×Bo×Lo	有效长度 lo(mm)	适用风量(m3/h) v=5m/s~v=10m/s
1	500×200	800×400×1300	1000	1800 ~ 3600
2	500×320	800×520×1300	1000	2880 ~ 5760
3	630×320	1030×520×1450	1000	3620 ~ 7240
4	630×500	1030×700×1450	1000	5670 ~ 11340
5	800×320	1200×520×1450	1000	4600 ~ 9200
6	800×500	1200×700×1450	1000	7200 ~ 14400
7	800×630	1400×830×1600	1000	9070 ~ 18140
8	1000×320	1400×520×1600	1000	5760 ~ 11520
9	1000×500	1400×700×1600	1000	9000 ~ 18000
10	1000×630	1400×830×1600	1000	11340 ~ 22680
11	1000×800	1650×1000×1600	1000	14400 ~ 28800
12	1250×320	1650×520×1600	1000	7200 ~ 14400
13	1250×500	1650×700×1600	1000	11250 ~ 22500
14	1250×630	1650×830×1600	1000	14175 ~ 28350
15	1250×800	1650×1000×1600	1000	18000 ~ 36000
16	1250×1000	1650×1200×1600	1000	22500 ~ 45000
17	1600×320	2200×520×1600	1000	9216 ~ 18432
18	1600×500	2200×700×1600	1000	14400 ~ 28800
19	1600×630	2200×830×1600	1000	18140 ~ 36280
20	1600×800	2200×1000×1600	1000	23040 ~ 46080
21	1600×1000	2200×1200×1600	1000	28800 ~ 57600
22	1600×1250	2200×1450×1600	1000	36000 ~ 72000
23	2000×500	2440×700×1600	1000	18000 ~ 36000
24	2000×630	2440×830×1600	1000	22680 ~ 45360
25	2000×800	2440×1000×1600	1000	28800 ~ 57600
26	2000×1000	2440×1200×1600	1000	36000 ~ 72000
27	2000×1250	2440×1450×1600	1000	45000 ~ 90000
28	2000×1600	2440×1800×1600	1000	57600 ~ 115200
